改性塑料是指在通用塑料和工程塑料的基礎(chǔ)上，經(jīng)過(guò)填充、共混、增強(qiáng)等方法加工改性，提高了阻燃性、強(qiáng)度、抗沖擊性、韌性等方面的性能的塑料制品。
PA6及PA66（尼龍6和尼龍66）作為工程塑料中絕對(duì)重要的品種，具有很強(qiáng)的生命力，其次在于它改性后實(shí)現(xiàn)高性能化，其次是汽車、電器、電訊、電子、機(jī)械等產(chǎn)業(yè)自身對(duì)產(chǎn)品高性能的要求越來(lái)越強(qiáng)烈，相關(guān)產(chǎn)業(yè)飛速發(fā)展，促進(jìn)了工程塑料高性能化的進(jìn)程，使其扮演著越來(lái)越重要的角色。尼龍是結(jié)晶性高聚物。熔點(diǎn)明顯，而且較高，PA6的熔點(diǎn)在215~225℃，PA66的熔點(diǎn)在250~270℃；所以，尼龍需要在較高溫度下成型，熔融狀態(tài)的尼龍熱穩(wěn)定性較差，易分解。因此必須嚴(yán)格控制工藝條件。改性塑料的穩(wěn)定性從外觀上，顏色差異性不大，可以通過(guò)差示掃描量熱儀來(lái)辯別其中收否含有PA6及PA66，以及這兩種材料的比例。
一、DSC測(cè)試工程塑料中的PA6及PA66

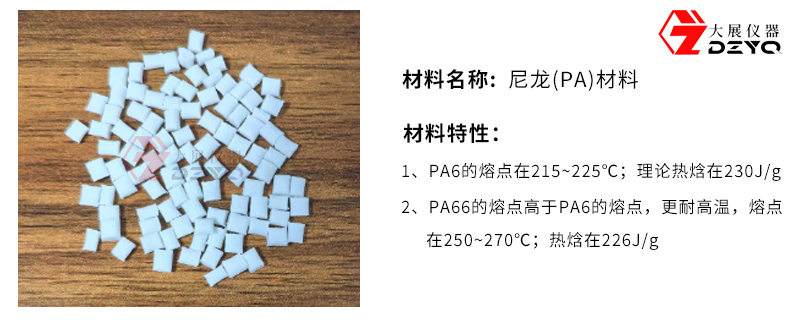

1、測(cè)試材料：尼龍 (PA) 材料
2、測(cè)量?jī)x器：DZ-DSC300 差示掃描量熱儀
3、測(cè)試原理：
差示掃描量熱分析是在程序控溫及一定流量氣氛下，測(cè)量物質(zhì)與參比物的熱流差與溫度或時(shí)間的一種技術(shù)。根據(jù)這熱流差信號(hào)分析得到樣品表征性的溫度和量熱特征參數(shù)。每當(dāng)材料的物理狀態(tài)發(fā)生變化，例如熔融、從某一種結(jié)晶形式轉(zhuǎn)變?yōu)榱硪环N結(jié)晶形式等，或者發(fā)生化學(xué)反應(yīng), 它總是要吸收熱或放出熱，這些變化過(guò)程往往只需要改變材料的溫度就能發(fā)生。DSC在程序控制溫度下，測(cè)量輸給樣品和參比物之間的熱量差與溫度關(guān)系。
二、實(shí)驗(yàn)參數(shù)的設(shè)置以及選型
1、儀器的選型
本次測(cè)試儀器選擇的是南京大展儀器的高精度的DSC300系列款，其優(yōu)勢(shì)在于靈敏度可達(dá)到0.001℃，能夠準(zhǔn)確而清晰的測(cè)試出樣品不同組份含量的差異性，同時(shí)可多段溫度設(shè)置，實(shí)現(xiàn)升溫、恒溫和降溫，PID智能控溫，雙向操作，更加方便快捷。
2、測(cè)試參數(shù)要求
2.1測(cè)試參數(shù)設(shè)置
溫度：300℃
速率：10℃/min
氣氛：N2，50ml/min

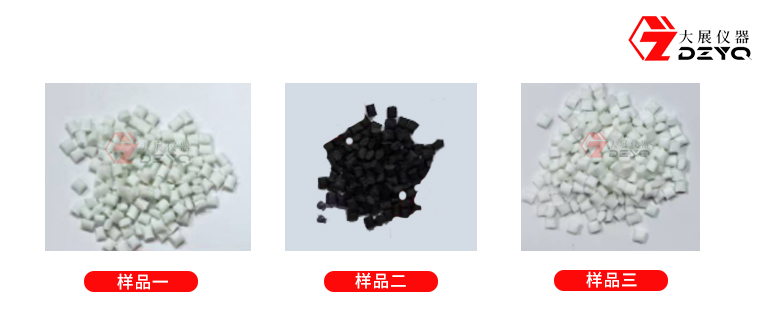

2.2測(cè)試的樣品有三組，其中有的是PA6有的是PA6及PA66混料，有的是添加了其它輔料；通過(guò)DZ-DSC300差示掃描量熱儀測(cè)試產(chǎn)品的差異性，從而把控產(chǎn)品的質(zhì)量。

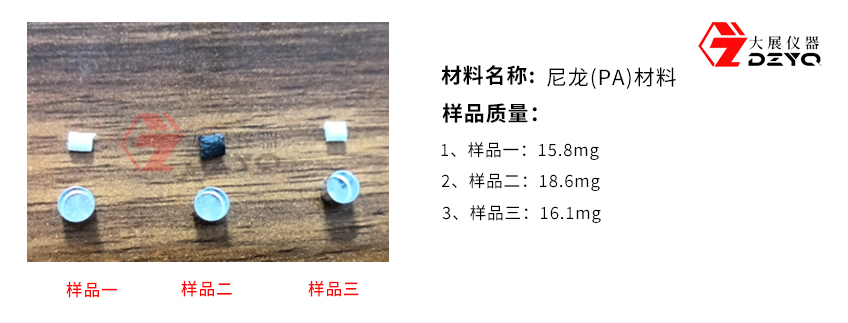

2.3 每個(gè)樣品測(cè)試前都要稱重，稱好重之后，放入測(cè)試坩堝中。

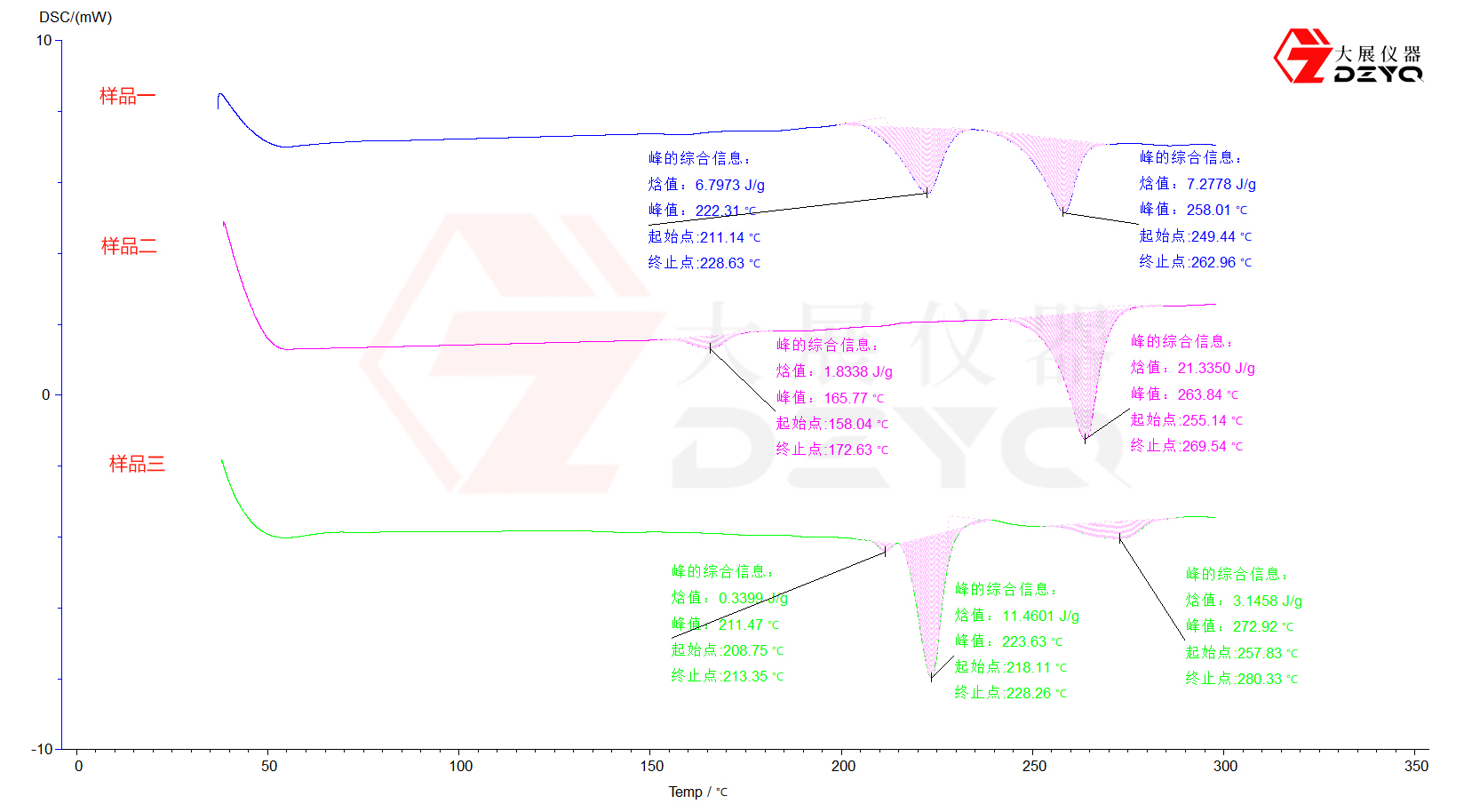

2.4 測(cè)試圖譜分析
樣品一圖譜中，看到兩個(gè)吸熱峰，分別為PA6及PA66;PA66的含量略高于PA6；
樣品二圖譜中，158℃附近有一個(gè)吸熱峰，屬于材料中混入了別的塑料；另一個(gè)峰是PA66的峰；PA66含量比較高；
樣品三圖譜中，出現(xiàn)三個(gè)峰210℃附近有兩個(gè)峰，可能是部分回料與PA6新料穩(wěn)定性有些差異；第三個(gè)峰是PA66的峰；
以上數(shù)據(jù)是DZ-DSC300高精度的差示掃描量熱儀測(cè)試；若精度低，微小的變化峰，可能無(wú)法捕捉到。
