本次測試案例詳細(xì)介紹了使用差示掃描量熱儀（DSC）對兩種常見的高分子材料——聚對苯二甲酸乙二醇酯（PET）和聚丙烯（PP）——進(jìn)行的熱性能測試。測試的目的是評估材料的玻璃化轉(zhuǎn)變溫度（Tg）、熔點(diǎn)和結(jié)晶行為，這些參數(shù)對于材料的加工、成型和應(yīng)用至關(guān)重要。
1. 材料與方法
1.1 測試材料
聚對苯二甲酸乙二醇酯（PET）：商業(yè)級PET顆粒，用于制造塑料瓶和纖維。
聚丙烯（PP）：商業(yè)級PP顆粒，廣泛用于制造汽車部件和包裝材料。
1.2 測試設(shè)備
設(shè)備型號：DZ-DSC300C
溫度范圍：-40°C至600°C
1.3 測試條件
加熱速率：10°C/min
冷卻速率：-10°C/min
測試溫度范圍：-40°C至300°C
氮?dú)饬髁浚?0mL/min
樣品質(zhì)量：10-20mg
1.4 樣品準(zhǔn)備
樣品量：精確稱量10-20mg
樣品形狀：小顆粒，確保樣品均勻分散
樣品容器：鋁制坩堝

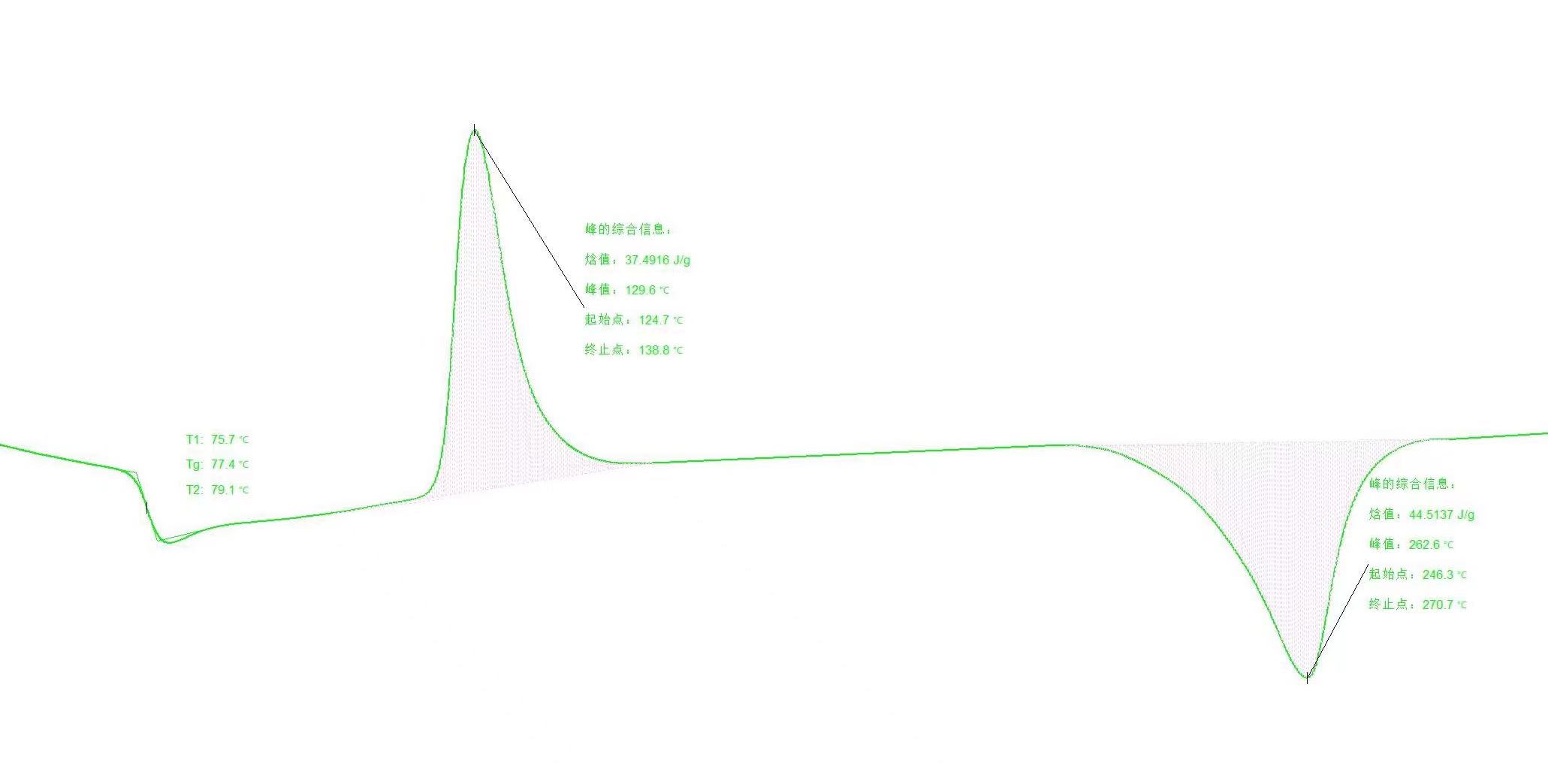

2. 圖譜分析
2.1 玻璃化轉(zhuǎn)變溫度（Tg）
PET 的Tg約為77C，表明其在室溫下為玻璃態(tài)，具有良好的硬度和剛性。
PP 的Tg約為-10°C，說明其在室溫下為橡膠態(tài)，具有較高的柔韌性。
2.2 熔點(diǎn)（Tm）
PET 的熔點(diǎn)約為260°C，顯示其結(jié)晶能力，適合制造耐熱塑料制品。
PP 的熔點(diǎn)約為165°C，表明其較低的結(jié)晶度，適用于需要柔韌性的應(yīng)用。
2.3 結(jié)晶行為
PET 在冷卻過程中顯示出明顯的結(jié)晶峰，結(jié)晶溫度約為120°C，表明其具有較好的結(jié)晶能力。
2.4 數(shù)據(jù)分析
使用專業(yè)的數(shù)據(jù)分析軟件對DSC曲線進(jìn)行擬合，以獲得更精確的熱性能參數(shù)。對比不同批次的材料數(shù)據(jù)，評估材料的一致性和可重復(fù)性。
3. 結(jié)論
通過DSC測試，我們能夠準(zhǔn)確評估PET和PP的熱性能，包括玻璃化轉(zhuǎn)變溫度、熔點(diǎn)和結(jié)晶行為。這些數(shù)據(jù)對于材料的加工、應(yīng)用和質(zhì)量控制至關(guān)重要。測試結(jié)果表明，PET和PP均具有良好的熱穩(wěn)定性，適合其在各自領(lǐng)域的應(yīng)用。
