氧化誘導(dǎo)期（OIT）是測定試樣在高溫（200攝氏度）氧氣條件下開始發(fā)生自動催化氧化反應(yīng)的時間，是評價材料在成型加工、儲存、焊接和使用中耐熱降解能力的指標(biāo)。氧化誘導(dǎo)期（簡稱OIT）方法是一種采用差熱分析法（DTA）以塑料分子鏈斷裂時的放熱反應(yīng)為依據(jù)，測試塑料在高溫氧氣中加速老化程度的方法。其原理是：將塑料試樣與惰性參比物（如氧化鋁）置于差熱分析儀中，使其在一定溫度下用氧氣迅速置換試樣室內(nèi)的惰性氣體（如氮?dú)猓?。測試由于試樣氧化而引起的DTA曲線（差熱譜）的變化，并獲得氧化誘導(dǎo)期（時間）OIT（min)，以評定塑料的防熱老化性能。
1.客戶單位名稱
山東省臨沂市產(chǎn)品質(zhì)量監(jiān)督檢驗所、山東省德州市陵城區(qū)檢驗檢測中心
2.測試內(nèi)容和實驗范圍
根據(jù)標(biāo)準(zhǔn)規(guī)定了氧化誘導(dǎo)期試驗的試驗設(shè)備、試樣制備、試驗步驟和試驗結(jié)果及計算。標(biāo)準(zhǔn)是通過測試試樣在高溫氧氣條件下，開始發(fā)生的自動催化氧化反應(yīng)的時間，來判定試樣的熱穩(wěn)定性能，適用于電線電纜用聚烯烴絕緣和護(hù)套材料。電線電纜機(jī)械物理性能試驗的一般規(guī)定、定義和實驗設(shè)備的定期檢驗等規(guī)定在GB/T2951.1中。
3.實驗設(shè)備
?。?）差示掃描量熱儀（DZ-DSC100A）
（2）分析天平（精度為0.1mg）
4.試樣制備
取樣前應(yīng)該先將試樣表面用酒精擦拭干凈，然后在表面裁剪一塊約為1mmx1mmx0.5mm粒狀或者厚度約為2mm的薄片狀試樣。
5.實驗步驟
（1）取出兩個鋁制坩堝，一個坩堝里面加入樣品，樣品充分接觸坩堝底部。儀器傳感器托盤左邊放入空坩堝，右邊放入有樣品的坩堝；
?。?）通入干燥的工業(yè)氮?dú)?氮?dú)獾牧髁靠刂圃?0±10ml/min，然后以20℃/min速率升溫到200，恒溫5min；

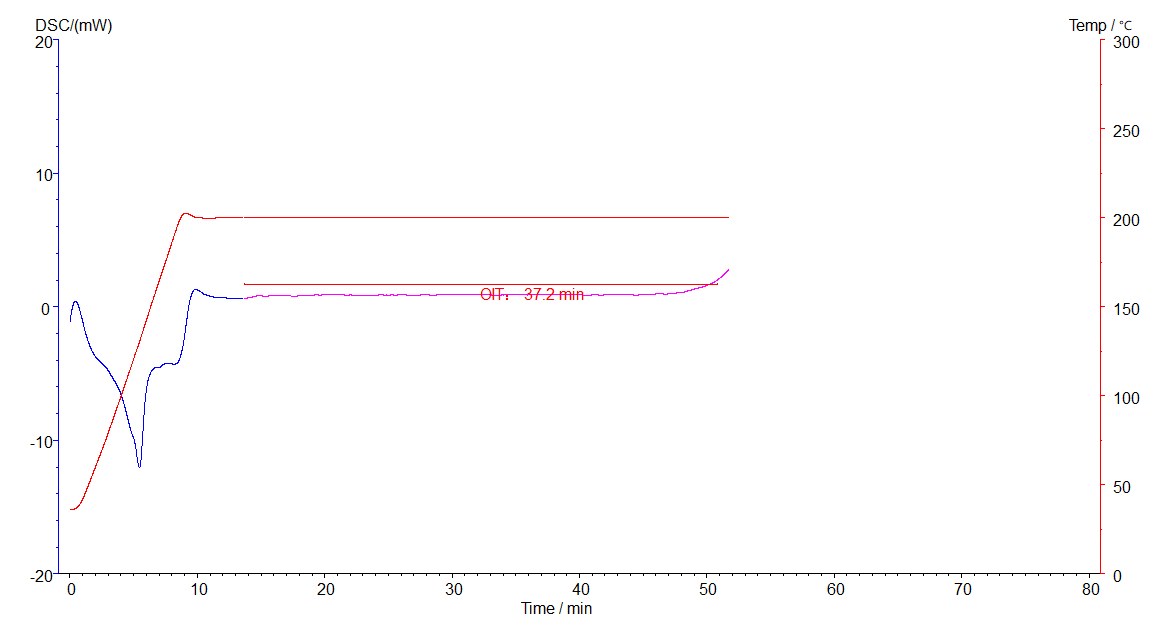

?。?）電磁閥控制氣體的切換，根據(jù)程序設(shè)定，氣體自由切換，氧氣切換的瞬間為試樣氧化誘導(dǎo)期的起始時間，分析實驗圖譜的出氧化誘導(dǎo)期時間。
